易清潔涂料

　　具有易清潔性能的環(huán)氧樹脂體系

　　Majdi Al－Masri、Wolfgang Griesel、Lin Xie，BYK

　　一種用于雙組分環(huán)氧體系的新型疏水性助劑，具有聚合物結(jié)構(gòu)，含有與涂層基料發(fā)生化學鍵合的官能團。該助劑能降低沾污的影響以及耐反復污染/熱清洗循環(huán)，還提高了其他的一些性能。

　　環(huán)氧涂料具有高耐化學性和耐機械性，通常進行厚涂層施工。固化后的環(huán)氧涂料在基材表面具有良好的附著力。環(huán)氧樹脂通常指雙酚A或雙酚F的二縮水甘油醚。從該結(jié)構(gòu)可看出環(huán)氧涂料耐UV性有限。因此，在戶外使用時，經(jīng)常要再涂一道UV穩(wěn)定的聚氨酯面漆。

　　在一些無需這樣耐UV面漆的場合，環(huán)氧涂料與聚氨酯涂料相比，它的優(yōu)勢無可爭議。環(huán)氧涂料更適用于機械、廠房、鐵路機車、管道和槽罐以及經(jīng)常經(jīng)受很高的機械應力或化學應力的建筑構(gòu)件和混凝土地面。因此，研發(fā)用于單道環(huán)氧涂料的專用助劑意義非凡。除流平劑（用于改善成膜情況）外，防塵以及簡化表面清潔的助劑變得日益重要。特別是在清潔表面在防止沾污中發(fā)揮重要作用的一些領(lǐng)域，例如：集裝箱、槽罐和傳輸系統(tǒng)，或出于安全或美觀考慮（例如：隧道和走廊（圖1）），易清潔的表面能帶來巨大的經(jīng)濟效益和時間優(yōu)勢^［1－2］。

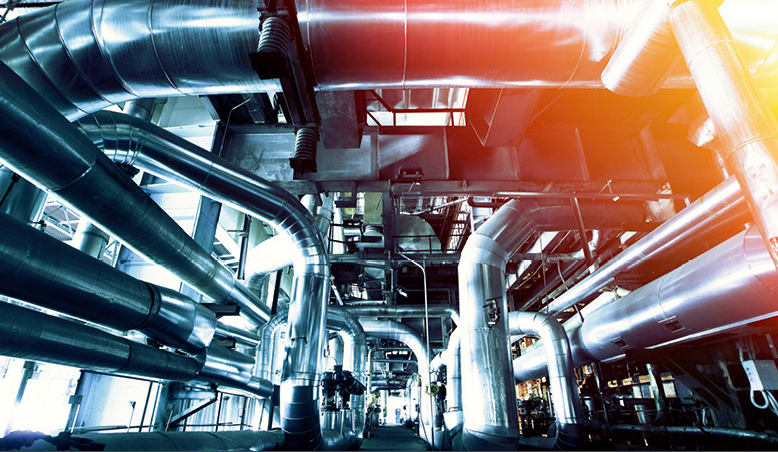

圖1 環(huán)氧單層涂料的一些可能的應用（即：在UV曝露有限的一些應用領(lǐng)域）

　　結(jié)果一覽

　　→目前用于環(huán)氧面漆的易清潔助劑通常作用時間較短。研發(fā)出一種新型疏水型助劑，用于雙組分環(huán)氧體系，是一種含官能團的聚合物，這些官能團能與環(huán)氧樹脂相容，并與涂料發(fā)生化學鍵合作用。

　　→這種助劑可以同時降低疏水性污染物和親水性污染物的影響，在50°C的洗碗機中耐反復清洗的效果比市售有機硅助劑更好。

　　→發(fā)現(xiàn)它還能顯著提高其他一些性能，包括降低氨基甲酸酯的形成、減弱冰的附著，提高除冰能力和耐UV性。

　　→不會影響流平性，無縮孔或增加起泡的跡象。適用期不受影響，也不會降低層間附著力

　　兩種截然不同的易清潔技術(shù)

　　易清潔效果可通過使用自清潔或易清潔涂料來實現(xiàn)。這些易清潔表面通過兩種不同技術(shù)實現(xiàn)：（超）親水和（超）疏水表面。

　?。ǔ┯H水表面的特征是水接觸角在0°（超親水）~30°范圍內(nèi)^［3］。水先潤濕表面，然后滲入到沉積的污垢中。這些表面可以通過在表面嵌入特定的結(jié)構(gòu)，例如采用自組裝單層膜，或通過采用最熟知的方法，光催化TiO₂^［4］來制成。相反，（超）疏水表面的水接觸角至少要達到140°，因此水能輕易的滑落^［5］。這種特性意味著沉積的污垢可以用水清除。這種效果可以通過生成多層結(jié)構(gòu)（荷葉效應）來實現(xiàn)，但這種結(jié)構(gòu)的特點是涂裝工藝十分耗時，而且一旦這種表面結(jié)構(gòu)消失，就會失去效果，持續(xù)的時間較短^［6］。

　　提高疏水性助劑的性能

　　在涂料中使用能強力降低表面張力和疏水性助劑是比較簡單的，如含氟代烴化合物和硅油等。但由于氟代烴對環(huán)境有不利影響，不建議使用^［7］。

　　傳統(tǒng)的有機硅油只具有短期效果，并可能導致流平出現(xiàn)問題^［8］。使用極性基團改性的有機硅，它的流平更好，但易清潔效果的時間較短，通常在幾個（不超過兩個）清洗周期后，這些助劑就會失效。

　　通過精心和綜合的結(jié)構(gòu)選擇（例如：極性基團與非極性基團比例），最近研發(fā)出一種結(jié)合兩種性能（易清潔和良好流平）的助劑。通過使用有機硅大分子單體技術(shù)，并引入與環(huán)氧樹脂相容，并能與涂料形成共價鍵（圖2）的基團，研發(fā)出一種具有持久易清潔性能的助劑。

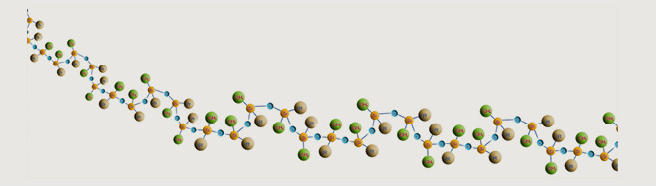

圖2 改性有機硅聚合物結(jié)構(gòu)示意圖

　　這種助劑的特點是具有很強的表面取向性，使共聚物的極性組分保留在聚合物涂膜的內(nèi)部，活性基團與基料形成共價鍵，從而將其自身嵌入到涂層中。這種助劑與大多數(shù)環(huán)氧涂料體系相容，無論是傳統(tǒng)型、高固體分型及無溶劑型涂料體系。

　　涂料耐反復的污染和清洗

　　有機硅鏈段在表面的富集產(chǎn)生強烈的疏水效果，使得表面能抵御固體、液體或混合形式的沾污，無論沾污物是疏水性（油基）還是親水性（水性）。使用傳統(tǒng)的環(huán)氧面漆涂覆金屬板。在某些樣板中，使用的涂料中含2％的新型助劑（所有規(guī)定的百分比均為質(zhì)量分數(shù)）。采用不同方式使樣板受到污染，在50°C下放置1h，然后在市售洗碗機中按標準程序清洗。使用炭黑粉末模擬污染情況，配制成含有2％炭黑粉末的水懸浮液和含1％炭黑粉末的護手霜。先將炭黑粉末灑在表面上。然后使用經(jīng)過加入炭黑的懸浮液和護手霜潤濕的實驗室紙巾，將含炭黑的懸浮液與炭黑粉的護手霜涂覆在表面。經(jīng)過標準洗碗機程序（50°C，2.5h）清洗后，對樣品進行目視評估、拍照，并按上述情況進行再次污染和清洗處理。將該過程重復幾次。

　　除“參照物”（不含助劑的涂料）外，在測試中還與傳統(tǒng)的有機硅助劑進行了對比。圖3、4和5顯示了不管污染物是什么極性，新型助劑均表現(xiàn)出優(yōu)異的易清潔性和耐久性。經(jīng)過10個清洗周期后，這種效果仍然十分明顯。雖然這些模擬的污染情況和清洗周期不完全符合實際情況，但其仍然證明了助劑在苛刻環(huán)境下的有效性。此外，這些測試也能證明與傳統(tǒng)有機硅助劑具有明顯的差異。

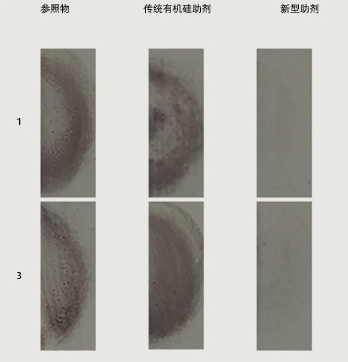

圖3 不含助劑、含0.5％傳統(tǒng)型有機硅助劑，和含0.5％的新型助劑的傳統(tǒng)環(huán)氧面漆，在經(jīng)過炭黑粉末的污染和清洗機清洗后的易清潔效

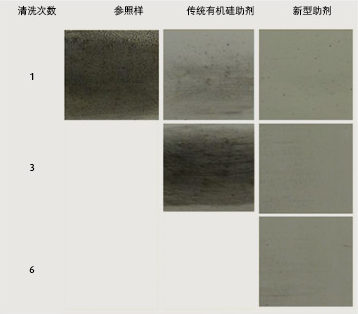

圖4 不含助劑、含1％傳統(tǒng)有機硅助劑，和含1％新型助劑的傳統(tǒng)環(huán)氧面漆，在經(jīng)過2％的炭黑懸浮液的污染和清洗機清洗后的易清潔效果

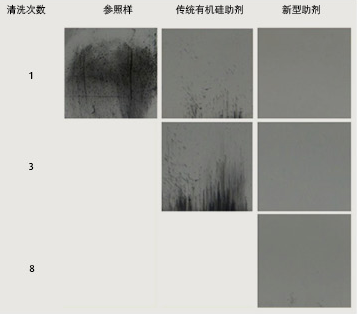

圖5 不含助劑和含有2％有機硅的傳統(tǒng)型環(huán)氧面漆在經(jīng)過含1％炭黑粉末的護手霜污染后的易清洗效果。A＝擦拭后立即清洗B＝10次污染和清洗后

　　拉開法試驗表明層間附著力不受影響

　　研發(fā)了一種新型助劑，作為易清潔助劑，推薦用于面漆。然而，由于它也是一種表面活性物質(zhì)，因此很重要的一點是它不會影響層間附著力，即不降低面漆和底色漆之間的層間附著力。按照DIN EN ISO4624的標準方法進行拉開法試驗，以確認助劑不會影響層間附著力。使用一種紅色傳統(tǒng)的雙組分環(huán)氧底漆，涂覆在噴砂鋼（Sa2½）樣板表面，濕膜厚度200μm，干燥30d后，在表面涂覆100μm厚的白色雙組分環(huán)氧面漆（其中含2％的新型易清潔助劑（圖6左））。在進一步干燥14d后，按照DIN EN ISO4624方法進行拉開法試驗。

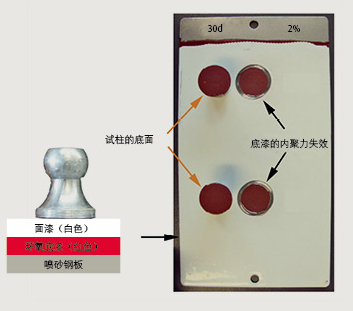

圖6 拉開法試驗的涂層結(jié)構(gòu)示意圖（左）和按照DIN EN ISO4624方法進行的拉開法試驗（右）。對層間附著力無不良影響

　　圖6（右）顯示了結(jié)果。內(nèi)聚力失效僅發(fā)生在底漆（和底材之間），這說明底漆和面漆之間具有極佳的附著力。

　　光滑度不受影響，滑度反而增加了涂料的另一關(guān)鍵性能是成膜性，即涂膜的完整性，這需要通過極佳的流平性來保證。有機硅助劑可能會因與系統(tǒng)高度不相容，導致出現(xiàn)流平問題。

　　為此，將不同濃度的新型助劑在環(huán)氧涂料體系中使用，并分別對流平進行測試。不含助劑（參照樣）的樣品與含0.5％~2％新型助劑的樣品流平測試結(jié)果相似。助劑用量達到2％不會造成任何流平問題。由于2％的助劑含量已能完全實現(xiàn)易清潔效果，因此沒有對更高含量的助劑進行測試。為測試表面滑度，采用相同的試樣系列進行試驗。結(jié)果如圖7所示，用摩擦系數(shù)表示表面滑度。即使助劑用量較低時，滑度也呈現(xiàn)明顯的上升趨勢。甚至只加0.5％的新型助劑，也足以明顯提高滑度。

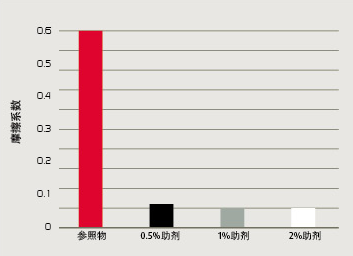

圖7 新型助劑對對不含助劑（參照物）和含0.5–2％助劑的傳統(tǒng)型環(huán)氧涂料滑度的影響

　　其他一些性能也得到了改善

　　由于環(huán)氧體系通常具有相對較高的黏度，因此其消泡性能十分重要。在一個雙組份的環(huán)氧體系中，助劑的用量為2％。與不含助劑的樣品進行比較，觀察消泡效果。由于新型助劑的不相容性極低，這種助劑不會穩(wěn)泡，甚至還可改善消泡效果。

　　在雙組分體系中，適用期非常重要。在使用新型助劑時，初始黏度可能略有增加。但是對適用期沒有影響。在環(huán)氧/胺雙組分涂料固化期間，觀察到氨基甲酸銨鹽的形成明顯減少。氨基甲酸銨鹽（也俗稱胺白），是與空氣接觸形成的化合物，尤其是室溫固化的環(huán)氧體系在空氣濕度和二氧化碳含量高時容易形成。

　　它們在黑色或光亮的表面會造成霧影^［9］。使用黑色環(huán)氧/胺涂料對三塊試板進行涂刷。將試板在室溫和空氣濕度為85％的條件下進行固化。在固化之后，不含助劑的金屬板的顏色出現(xiàn)嚴重的發(fā)灰。添加2％的常規(guī)有機硅助劑試板的發(fā)灰變色現(xiàn)象稍有減弱。使用2％的新型助劑表明幾乎沒有出現(xiàn)發(fā)灰情況。還使用了BYKGardner公司的“colour guide”（色彩精靈）分光光度計進行測量，對這種目視評估結(jié)果進行證實。參照物、含有機硅助劑的試樣和含新型易清洗助劑的試樣的明度L＊值（CIELab系統(tǒng)中）分別為33.7、29.5和27。結(jié)果表明，含新型助劑試樣的顏色最暗。

　　耐UV性能獲得極大改善

　　除了可以防止形成氨基甲酸銨鹽外，含有新型助劑的環(huán)氧涂料還能在QUV－B曝露中保持550h，僅出現(xiàn)輕微的變色。使用同一臺分光光度計分別測定不含助劑、含有傳統(tǒng)有機硅助劑和含有新型助劑的樣品在QUV曝露前后的ΔYI值（按照ASTM E313標準的方法，黃色指數(shù)之間的差異）。ΔYI值分別為17、11和8.57。

　　新型助劑還能使表面張力大幅降低，這就要進行另一項試驗，這一試驗由一家獨立研究所進行。表面張力低，能夠降低冰在涂膜上的附著力，即可改善表面的除冰效果。為此，在規(guī)定的大氣環(huán)境中進行了研究，在溫度為－5°C、規(guī)定風速為11.5m/s，濕度為66％的環(huán)境下，將冰水噴灑在樣品上。對剛噴灑完的樣品以及噴灑后五分鐘的樣品拍攝照片，以評估結(jié)冰的程度（圖8）。含有助劑的樣品展現(xiàn)了極低的結(jié)冰度。這種現(xiàn)象還表明該助劑可用于無論從技術(shù)、經(jīng)濟或安全的考慮需要去冰的表面。

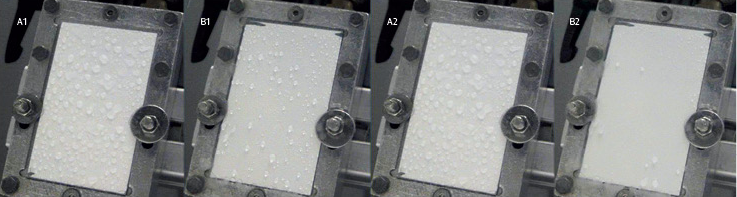

圖8 使用表面助劑防止面漆上結(jié)冰－使用冰水噴灑后立即觀察（A1不含助劑、B1含2％助劑）以及使用冰水噴灑5min后觀察（A2不含助劑，B2含2％助劑）

　　參考文獻

　?。?］Lienhard J.et al，Atlas Kunststoffe und Membranen，Institut für internationale Architektur－Dokumentation，Munich2013，p47.

　　［2］Gniecko J.，Helfand D.，Modern Paint&Coatings，1994，Vol.84，No.3，pp26–28.

　?。?］Tölke T.，Photokatalytische Schichtsysteme für hochtransparente selbstreinigende Gläser，Dissertation，F(xiàn)riedrich Schiller University，Jena，2009.

　?。?］Mortimer C E.，Müller U.，Chemie，9th edition，Stuttgart，2007，p.469.

　　［5］Greßler S.et al.，Selbstreinigende，schmutz－und wasserabweisende Beschichtungen auf Basis von Nanotechnologie，nano trust dossiers，20，2010，p3.

　?。?］Solga A.et al，The dream of staying clean，IOP Publishing Ltd，2007，p126.

　?。?］AssTech.Newsletter–Perfluorierte Kohlenwasserstoffe（PFC），http，//www.asstech.com/de/downloads/newsletterPFC.pdf（14.05.2014）.

　　［8］Bieleman J.，Lackadditive，Wiley－VCH Verlag，Weinheim，1998，p177.

　　［9］Bell J.P.，Reffener J.A.，Petrie S.，Jnl.Appl.Polym.Sci.，1977，Vol.21，pp1095–1102.

　　Majdi Al－Masri博士

　　研究主管

　　BYK－Chemie

　　Majdi.AlMasri@altana.com

　　“可通過減少流變助劑用量來重新調(diào)整體系?！?/p>

向Majdi Al－Masri博士提出三個問題

　　黏度的輕微上升會影響噴涂施工性能或流平性嗎？

　　這取決于涂料體系。由于大多數(shù)涂料體系都含有流變助劑，因此可通過減少流變助劑的用量或其他噴涂施工參數(shù)來對體系進行重新調(diào)整，從而保持涂料的性能。

　　采用了哪些測試方法來測定易清洗效果？使用標準洗碗機程序進行測試需要使用洗滌劑嗎？

　　將炭黑加在不同的介質(zhì)中，進行污染處理來進行測試，然后進行目視評估。并通過拍照對結(jié)果進行記錄。我們認為涂覆的試板經(jīng)過多次清潔周期（包括常用市售洗滌劑）后的長效和反復的清潔度證明了一定含有表面助劑。

　　助劑含量高于2％會影響與常規(guī)有機硅的表面相似性嗎？

　　添加更多的助劑并非總是有益的。在這種情況下，過量助劑可能會在表面上形成液層，它不會與涂層內(nèi)部形成化學鍵合。這一液態(tài)層的作用相當于常規(guī)的有機硅，形成一種油脂狀表面。此外，它還可能影響涂層的外觀和附著力。
